REQUISITI PER L' INSTALLAZIONE
USO PREVISTO
L’automazione CHIUDI PERSIANA B è stata progettata per automatizzare movimento delle persiane a battente, mono anta o doppia anta, qualunque sia il materiale con cui esse sono realizzate (legno, alluminio, PVC), purché rientrino nei limiti dimensionali (superficie, larghezza, peso) della tabella qui sotto riportata.
DATI PER L' INSTALLAZIONE |
PERSIANA AD UN' ANTA |
PERSIANA A DUE ANTE |

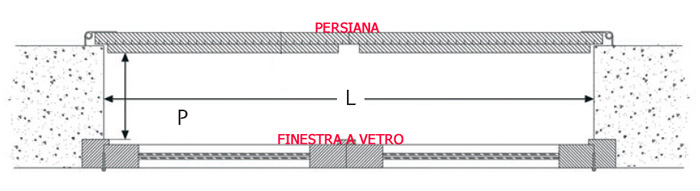

Larghezza vano finestra L |
Min.: 430 mm |
Max: 800 mm |
Min.: 860 mm |
Max: 1550 mm |
Distanza P |
92 mm
|
Peso dell' anta |
Max 80 Kg |
Max 50 Kg x 2 |
Superfice anta |
Max 1,8 m2 |
Max 1,75 m2 x 2 |
ELENCO DEI MATERIALI NECESSARI AL MONTAGGIO
-
Seghetto da ferro
-
Lima da ferro
-
Trapano elettrico
-
Punta da metallo D. 5 mm e D. 10 mm
-
Punta da muro D. 8 mm
-
Forbici da elettricista
-
Cacciavite TC
-
Pinze
-
Chiave maschio esagonale 4 mm
-
Chiave combinata mm 8-10
-
Cacciavite a taglio
-
Cavo elettrico ( vedi sezione “Collegamenti elettrici”)
-
N° 6 viti autofilettanti per fissaggio dei bracci su ante
-
Tasselli ad espansione e viti a testa svasata piana 4,9 x 50 (max 8 pz. cad.)
|
Prima di iniziare l’installazione del CHIUDI PERSIANA B si consiglia di smontare gli accessori di chiusura e bloccaggio delle ante eventualmente già presenti sulle stesse; Qualora si volessero mantenere, è indispensabile accertarsi che non impediscano il corretto funzionamento dell’automazione.
|
