1. Ecco l'anta su cui vogliamo applicare il nostro fermapersiane Stop. |
|
2. Inseriamo il tappo sul fermapersiane STOP (come visibile nella figura qui a fianco) con l'aiuto di un martello di plastica. |
|
3. Ecco come deve risultare il tappo dopo l'inserimento sul fermapersiane STOP.
|
|

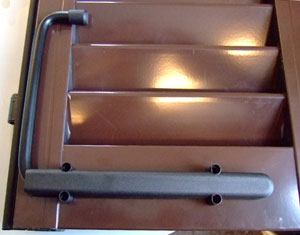

4. Posizioniamo il fermapersiane STOP sull'anta della persiana (come si vede in figura a fianco).
|
|
5. Il braccio del fermapersiane STOP deve essere posto a filo del montante del profilo persiana. |
|
6. Il corpo del fermapersiane STOP deve essere posto al centro dello zoccolo per una finestra, come nel nostro caso. (mentre su una porta al centro della fascia) . |
|
7. Eseguiamo i fori di fissaggio con una punta di diamentro 2,5 mm. |
|
8. Inseriamo la vite in dotazione e la avvitiamo fino in fondo avendo accortezza di non utilizzare una forza di serraggio eccessiva. |
|
9. Ecco come deve presentarsi la vite dopo il serraggio. |
|
10. Ecco come si presenta il fermapersiane STOP completamente fissato con le sue viti in dotazione. |
|
11. Ora dobbiamo coprire le viti di fissaggio con il tappi coprivite in dotazione, lo posizioniamo sul foro dove abbiamo inserito la vite. |
|
12. Con un piccolo colpo di martello lo spingiamo dentro la sede. |
|

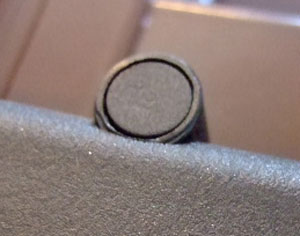

13. Il tappo inserito nel modo corretto deve rimanre a filo del bordino del buco. |
|
14. Ecco come si presenta il fermapersiana STOP con tutti i tappi inseriti nel modo corretto. |
|
15. Il nostro fermapersiane STOP e finalmente applicato alla nostra persiana, ora andremmo a vedere il suo uso. |
|
16. Infine eseguiamo un collaudo per constatare il suo perfetto funzionamento, prendiamo il braccio e lo tiriamo verso il centro del vano finestra, come visibile in figura qui a fianco. |
|
17. Ruotiamo il braccio verso l'interno finestra in modo che il tappo posto sul braccio vada a contatto con il muro (o con il legno se abbiamo un monoblocco). |
|
18. Il montaggio e il collaudo del nostro fermapersiane STOP è finito, non ci resta che utilizzarlo. |
