1. Segnare sul muro dove vogliamo posizionare il nostro fermapersiane PELLICANO le misure esatte dove andremmo a forare il muro per poi inserire i tasselli per il fissaggio al muro del fermapersiane.
|
|
2. Eseguiamo i due fori di fissaggio del fermapersiane PELLICANO nel muro forando con una punta da muro del diametro di 6 mm
|
|
3. Inseriamo i due tasselli ad espansione da 6 mm (opzionale da richiedere a parte) nei due fori precedentemente eseguiti.
|
|
4. Inseriamo il tassello fino al bordo esterno del foro, come si vede in figura a fianco.
|
|
5. Prima di eseguire il montaggio del fermapersiane PELLICANO sul muro, dobbiamo rilevare la misura dello spessore dell'anta della persiana che vogliamo bloccare con il fermapersiane.
|
|

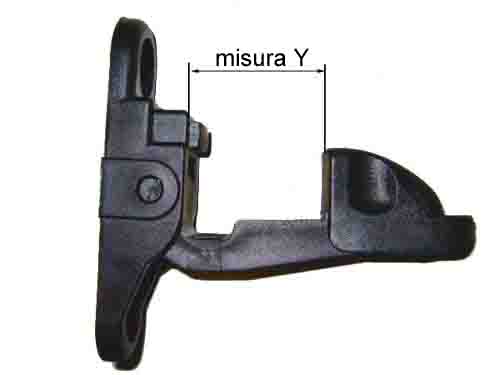

6. La misura X rilevata sullo spessore della persiana deve risultare uguale alla misura Y da impostare sul fermapersiane PELLICANO, allargando o stringendo il fermo anteriore.
|
|

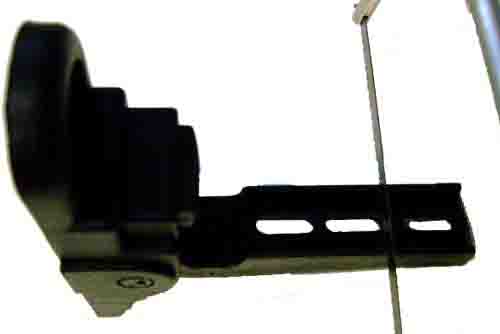

7. Nel caso in cui la misura X che abbiamo rilevato sull persiana sia troppo piccola da impostare sul fermapersiane (misuraY) andremmo ad accorciare materialmente il corpo del fermapersiane con un seghetto da ferro. (come in figura a fianco).
NB. La misura da tagliare è la differenza tra la misura Y e la misura X (spessore della persiana).
|
|

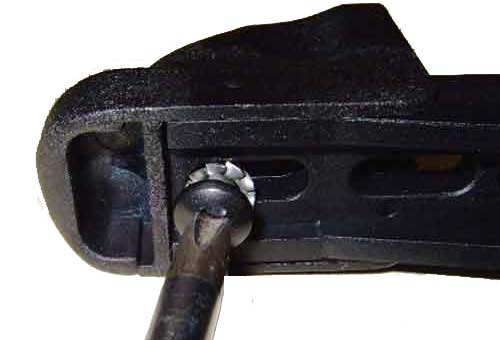

8.Dopo aver tagliato il corpo fermapersiane a misura, andiamo a montare il fermo anteriore sul corpo fermapersiane, utilizzando la vite di fissaggio e la rondella, spingiamo bene incontro al corpo fermapersiane il fermo anteriore.
|
A questo punto del montaggio del nostro fermapersiane pellicano dobbiamo sciegliere se utilizzare oppure non utilizzare lo spessore da posizionare contro il muro.
ATTENZIONE: gli spessori sono opzionali. Da richiedere a parte.

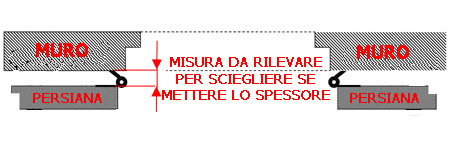

Per capire se è necessario oppure no lo spessore si deve aprire la persiana fino a che sia parallela al muro dove si vuole posizionare il fermapersiane pellicano; misurare la distanza che intercorre tra la persiana ed il muro, se la misura risulta inferiore oppure uguale a 25 mm lo spessore non è necessario, mentre se la misura risulta superiore lo spessore è necessario.
QUI DI SEGUITO VI PRESENTIAMO I DUE MODI DI MONTAGGIO CON O SENZA LO SPESSORE.
|
CON SPESSORE |
|
|
9. Infine andiamo a fissare il nostro fermapersiane al muro tramite i tasselli posati in precedenza, come si vede in figura dobbiamo mettere anche uno spessore dietro al fermapersiane ad ogni tassello inserito. |
|
9. Infine andiamo a fissare il nostro fermapersiane al muro; come si vede in figura dobbiamo infilare la vite di fissaggio nel tassello inserito nel muro. |
|
10. Serriamo i tasselli di fissaggio con il trapano avvitatore oppure ben forte con un cacciavite. |
|
10. Serriamo i tasselli di fissaggio con il trapano avvitatore oppure ben forte con un cacciavite. |
|
11. Infine inseriamo i tappi coprivite, essi vegono posati con la sola pressione delle dita, in caso non si riuscisse ad inserirli a mano eseguire l'operazione con l'ausilio di un martello di plastica. |
|
11. Infine inseriamo i tappi coprivite, essi vegono posati con la sola pressione delle dita, in caso non si riuscisse ad inserirli a mano eseguire l'operazione con l'ausilio di un martello di plastica. |
|
12. Spingiamo l'anta della persiana contro il fernapersiane PELLICANO, come in figura qui a fianco. |
|
12. Spingiamo l'anta della persiana contro il fernapersiane PELLICANO, come in figura qui a fianco. |
|
13. Ed infine l'anta della persiana viene aggganciata al fermapersiana PELLICANO. |
|
13. Ed infine l'anta della persiana viene aggganciata al fermapersiana PELLICANO. |
