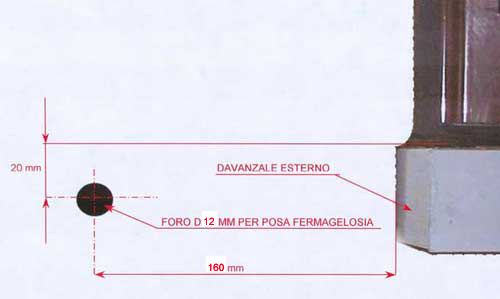

1. Segnare sul muro dove vogliamo posizionare il nostro fermapersiane PASTORELLA la misura esatta dove andremmo a forare il muro per poi inserire il tassello per il fissaggio al muro del fermapersiane.
|
|
2. Eseguiamo il foro di fissaggio del fermapersiane PASTORELLA nel muro forando con una punta da muro del diametro di 12mm.
|
|
3. Inseriamo il tassello ad espansione da 12 mm (opzionale da richiedere a parte) nel foro precedentemente eseguito.
|
|
4. Inseriamo il tassello fino al bordo esterno del foro, come si vede in figura a fianco.
|
|
5. Rileviamo lo spessore della nostra persiana, misura X per poi andare ad adattare il fermapersiana PASTORELLA.
|
|
6. Il fermapersiane PASTORELLA può accogliere una persiana con uno spessore massimo di 75 mm.
|
Se la misura X risulta minore di 75 mm dobbiamo stringere l'apertura del nostro fermapersiane PASTORELLA, come verrà descritto di seguito.
|
|
7. Svitiamo con una chiave a brugola da 3 mm le due viti a brugola poste nella parte inferiore del fermapersiane PASTORELLA.
|
|
8. Dopo aver svitato le due brugole andiamo a sfilare la parte anteriore del PASTORELLA dal resto del fermapersiane.
|
|
9. Sfiliamo i due tubicini dal fermapersiane, facendoli scorrere.
|
|
10. Come si può notare dalla figura qui a fianco i due tubetti sono di misura differente, uno di 35 mm, l'altro di 20 mm.
|
|
11. Se la nostra misura X risultasse ad esempio di 50 mm ( misura molto comune tra le persiane in commercio) dovremmo inserire il tubetto da 35 mm.
|
|
12. Reinseriamo la parte anteriore sfilata in precedenza (quella con le due brugole)
|
|
13. Riavvitiamo le due brugole con la chiave da 3 mm, tenendo premuto la parte anteriore al fermapersiane. |
|
14. Svitiamo la brucola da 3 mm che tiene ferma la parte posteriore.
|
|
15. Spingiamo la parte posteriore contro il tubetto che a sua volta andrà contro la parte anteriore facendo così corpo unico. |
|
16. Riavvitiamo la brugola con la chiave da 3 mm, tenendo premuto la parte posteriore al resto del fermapersiane.
|
|
17. Infine inseriamo il tubetto da 20 mm levato in precedenza, dietro la parte posteriore nella vite di fissaggioa muro, vedi figura a fianco.
|
|
18. Ecco come si presenta il fermapersiane PASTORELLA dopo la regolazione. (come si può notare il tubetto da 20 mm andra ad eseguire la funzione di spesore contro il muro. Nel caso in cuilo spessore fosse ancora linore basta intercambiare il due tubetti, e se questo non bastasse tagliare alla misura necessaria
|
|
19. Avvitare il fermapersiane PASTORELLA nel tassello precedentemente inserito nel muro. |
|

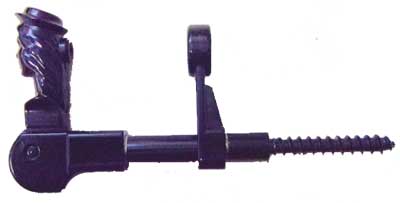

20. Il fermapersiane PASTORELLA è pronto all'uso.
|
