Accessori opzionali per Pastorella Maxi |
|
Qui di seguito vi proponiamo alcuni accessori aggiuntivi per il fermapersiane Pastorella Maxi.
|
SUPPORTO A MURO

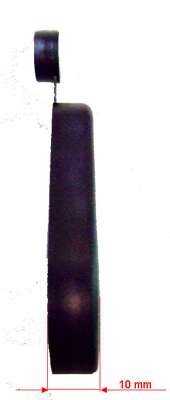

Il supporto a muro qui presentato serve esclusivamente per aiutare la posa in qualsiasi condizione del fermapersiane Pastorella Maxi.
|
|
Di seguito viene rappresentata la sequenza di come deve essere posizionato il supporto sul fermapersiane Pastorella Maxi. |

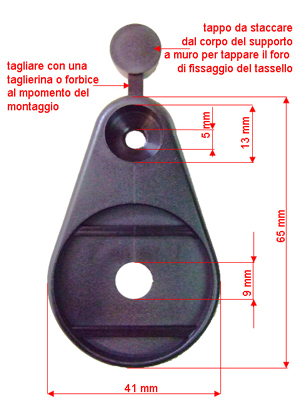

1. Per prima cosa dobbiamo staccare dal corpo del supporto il tappo, questa operazione può essere eseguita sia una taglierina, facendo attenzione a non tagliarsi, oppure con un semplice paio di forbici.
|
|
2. Avvitare il supporto al fermapersiane, come in figura qui a fianco.
|
|

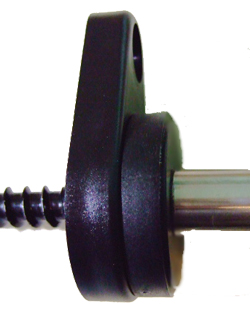

3. Avvitare il supporto fino contro lo spessore già posizionato di serie sul fermapersiane. (risulterà un pò duro da avvitare quando si arriverà contro lo spessore, non tentare di allargare il foro del supporto per agevolare l' avvitamento)
|
|

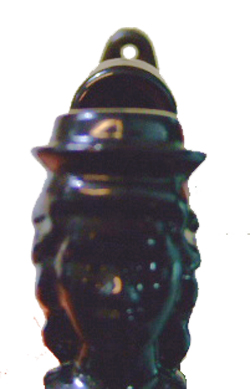

4. Posizionare il foro di fissaggio in linea con la testa del fermapersiane con raffigurato in figura qui a fianco.
|
|

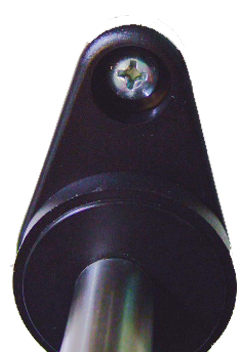

5. Dopo aver inserito il fermapersiane come descritto nel montaggio del Pastorella Maxi diamo il tassello al supporto come rappresentato in figura a fianco.
|
|

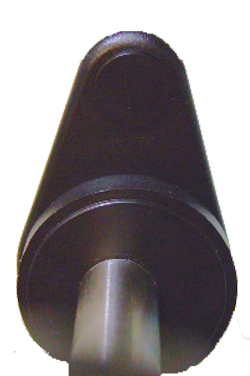

6. Infine inserire il tappo per coprire la testa del tassello.
|
|
|
TASSELLO DIAMETRO 6 mm
Qui a fianco rappresentiamo il tassello da utilizzare per il fissaggio del supporto a muro per il fermapersiane Pastorella Maxi. Il tassello in questione è un tassello del diametro di 6 mm, con una lunghezza di 30 mm, per cui andremmo ad eseguire un foro del diametro di 6 mm per una profondità di 30 mm, minima.
|
|
|
VITE

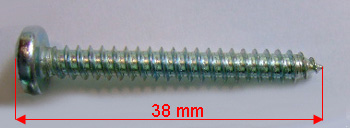

Qui a fianco vi rappresentiamo la vite da usare per il fissaggio del supporto a muro del fermapersiane Pastorella Maxi. La lunghezza delle vite è di 38 mm per un diametro di 4,8 mm.
|
|
TASSELLO DIAMETRO 12 mm
Qui a fianco rappresentiamo il tassello da utilizzare per il fissaggio del fermapersiane Pastorella Maxi. Il tassello in questione è un tassello del diametro di 12 mm, con una lunghezza di 60 mm, per cui andremmo ad eseguire un foro del diametro di 12 mm per una profondità di 60 mm, minima.
|
|
|
